グフ（ＭＳ－０７Ｂ）Ver.2.0 マスターグレード（ＭＧ）の取扱説明書

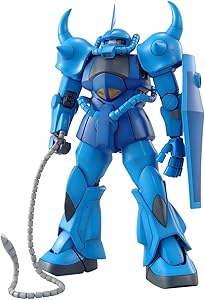

グフ（ＧＯＵＦ）は、地球の重力下での運用を前提としたジオン公国軍（ジオン軍）の陸戦用モビルスーツ（ＭＳ）で、ＭＳ－０６Ｊ（地上用ザクⅡ）よりも、機動性、格闘性能、装甲の強化が図られ、サブフライトシステム（ＳＦＳ）のド・ダイＹＳ（ＹＳ－１１）との連携が想定されたブレードアンテナを装備した機体で、グフ飛行試験型（ＭＳ－０７Ｈ）やグフカスタム（ＭＳ－０７Ｂ－３）などのバリエーションがあります。ここでは「青い巨星」の異名を持つランバ・ラル大尉が操縦する、グフ（ＭＳ－０７Ｂ）の「工程３－３～７」について紹介します。
グフ（ＭＳ－０７Ｂ）の取扱説明書「工程３－３～７」
グフの「工程３－３」 足首部内部メカの製作
「工程３－３」は、グフの足首部の内部メカの製作です。
まずは、ランナーのゲートから足首部の内部メカを切り出しますが、グフの爪先部のシリンダーの部品（Ｈ７）は、シリンダーの部分をランナーと間違って切り取らない様に注意をしましょう。
ランナーから切り出した、グフの足首部の内部メカの製作で使用するパーツです。
まずは、爪先部のシリンダーの部品（Ｈ７）を、左右のスイング機構の部品（Ｈ９）に組み込んで一体化します。
次に、足首部のシリンダーとスイング機構が一体化した部品を、足部と接続するボールジョイントの部分の部品（Ｈ１４）に組み込みます。
続いて、足首部のボールジョイントの部品（Ｈ１４）に、足首部のシリンダー受けの部品（Ｇ３０）を組み込んで一体化すれば、足首部の内部メカの完成です。
完成した足首部の内部メカの部品を、｢工程３－１～２｣で製作した製作した足部に組み込みます。
まずは、足部の踵側のシリンダーを、足首部のシリンダー受けに組み込みます。
次に、足部の爪先側のシリンダー受けに、足首部のシリンダーを組み込みます。
両方のシリンダーがキチンと組み込まれている事を確認したら、足部のポリキャップに足首部のボールジョイントを組み込みます。
ここまでが、「工程３－３」になります。
グフの「工程３－４」 下脚内部メカの制作
「工程３－４」は、下脚の内部メカの制作です。
下脚の内部メカの制作で使用するパーツです。
下脚の内部メカの部品（Ｈ１９）の赤丸で示した棒状の部分に、膝（ひざ）部の内部メカの部品（Ｆ９）の赤丸で示した半円形状の部分を組み込みます。
次に、下脚の内部メカの部品（Ｈ１９）に、ふくらはぎの部分の内部メカの部品（Ｆ１５）を組み込んで一体化します。
ここまでが、「工程３－４」になります。
グフの「工程３－５」 膝部二重関節の制作
「工程３－５」は、二重関節の膝部の制作です。
膝部のシリンダーの部品（Ｈ１３）は、ランナーからパーツを切り出す時に、赤丸で示した部分をランナーと間違って切り取らない様に注意をしましょう。
膝部のシリンダーの製作で使用するパーツです。
まずは、膝部のシリンダー受けの部品（Ｇ２９）に、シリンダーの部品（Ｈ１３）を組み込みこんで一体化しますが、シリンダーの部品（Ｈ１３）は、赤丸で示した突起がある方をシリンダー受けの部品（Ｇ２９）の溝に組み込むように注意をしましょう。
シリンダー受けとシリンダーを一体化した画像です。
次に、一体化したシリンダーを、二重関節の膝部の内部メカの部品（Ｆ８）に 組み込みます。
ここまでが、「工程３－５」になります。
グフの「工程３－６」 上脚と下脚の一体化
「工程３－６」は、上脚と下脚の一体化です。
上脚と下脚の一体化で使用するパーツです。
「工程３－５」で製作した、二重関節の膝部の内部メカの部品に、「工程３－４」で製作した下脚の内部メカの部品と、上脚の内部メカの部品（Ｆ１３）を組み込みます。
二重関節の膝部の内部メカに、上脚の回転軸と下脚の回転軸がキチンと組み込まれているのを確認したら、反対側の二重関節の膝部の内部メカの部品（Ｆ７）でフタをして、脚部を一体化します。
ここまでが、「工程３－６」になります。
グフの「工程３－７」 上脚部内部メカの制作
「工程３－７」は、上脚部の内部メカの制作です。
上脚部の内部メカの制作で使用するパーツです。
まずは、赤丸で示した、上脚部の内部メカの部品（Ｆ１３）の下側の溝に、太もものサイドの内部メカの部品（Ｆ１６）の突起部を組み込みます。
組み込み位置に間違いが無い事を確認したら、反対側の太もものサイドの部品（Ｆ１７）を組み込みます。
続いて、股関節部の内部メカの部品を接続する為のポリキャップの部品（ＰＣ４）を組み込みます。
最後に、太もも正面部の内部メカの部品（Ｆ１４）を組み込めば、脚部の内部メカの完成です。
完成した、脚部の内部メカの画像です。
ここまでが、「工程３－７」になります。
 |
